Gama de pernos y tuercas tensionadoras mecánicos | ||||||||
Tipo | Dibujo | Descripción | Aplicaciones | Material | Diámetro | Temperatura | ||
Mín. | Máx. | Mín. | Máx. | |||||
" | " | °C | °C | |||||

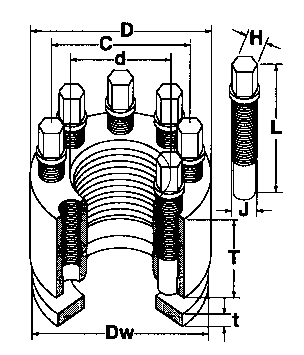

MT | Tuerca standard con pernos secundarios hexagonales. | Las tuercas tensionadores mecánicas reemplazan las tuercas standard. No requiere modificaciones, se usan los pernos antiguos ya existentes y caben en el mismo espacio que una tuerca pesada. | 4140 HT | 3/4 | 6 | -70 | 260 | |
CY | Tuerca de alta resistencia con pernos secundarios hexagonales. | Para ser usados con pernos grado 8 y espárragos de alta precarga. Caben en el mismo espacio que una tuerca pesada. | 4340 HT | 3/4 | 6 | -100 | 260 | |
MTSX | Tuerca de muy alta resistencia con pernos secundarios hexagonales y lubricante Moly. | Para torques bajos en pernos grandes y espárragos con tensiones elevadas. | 4140 HT | 4.1/4 | 6 | -70 | 260 | |
SJX | Trabador compacto con pernos secundarios prisioneros. | Aplicaciones de fuerzas standard, pero con poco espacio en la parte superior, ó donde se enrosca la tuerca unas pocas vueltas. | 4140 HT | 3/4 | 6 | -70 | 260 | |
SMX | Tuerca de molinos con pernos secundarios prisioneros. | Para ruedas de acople y freno en motores serie 600 y 800. Reemplazan las tuercas de los fabricantes originales, generando la misma precarga. | 4140 HT | 3/4 | 4 | -70 | 260 | |

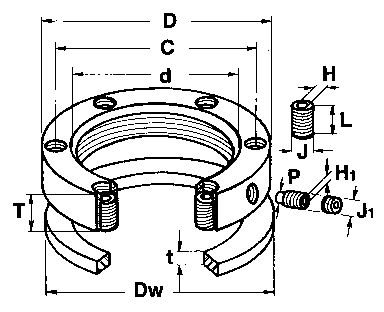

NI | Tuerca de rodamientos con pernos secundarios prisioneros. | Para el reemplazo directo de tuercas AN y N. | 4140 HT | AN6 | AN950 | -70 | 260 | |
MTA | Tuerca con pernos secundarios protegidos. | Para las aplicaciones donde las cabezas de los pernos secundarios tienen que estar protegidas. | 4140 HT | 3/4 | 6 | -70 | 260 | |
STUD |
Espárragos para todas las aplicaciones. Hechos según las especificaciones y necesidades del usuario. |
Fabricación de espárragos en los materiales más exóticos. |
1) |
3) | 5) | |||
CN | Tuerca para bielas con pernos secundarios hexagonales. | Diseñados especialmente para los compresores reciprocantes, el diámetro de centros de los pernos secundarios es mayor para facilitar el montaje y desmontaje. | 4140 HT | 1 | 6 | -70 | 260 | |

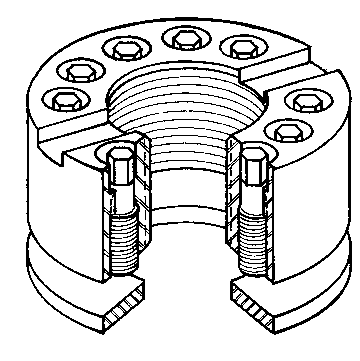

SP |
Tuerca para vástagos con pernos
secundarios protegidos. Hechos según las especificaciones y necesidades del usuario. |
Método que usa poco torque para asegurar el pistón al vástago de los cilindros hidráulicos, sin necesidad de fijar estos a un banco de trabajo. |
2) |
4) | 5) | |||

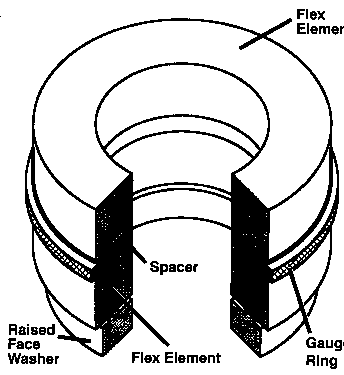

MLC |
Celdas de carga. Hechos según las especificaciones y necesidades del usuario. |
Mide la fuerza de apriete con una arandela giratoria. |
2) |
4) | 5) | |||
SB8 | Perno standard con pernos secundarios hexagonales. | Perno standard usado mayormente en aplicaciones de grado 5 y B7; el diámetro exterior es menor que el de una tuerca, por lo que puede ser usado en espacios restringidos. | 4140 HT | 3/4 | 6 | -70 | 260 | |
SB12 | Perno de alta resistencia con pernos secundarios hexagonales. | Perno de alta resistencia usado mayormente en aplicaciones de grado 8; ideal para aplicaciones de temperaturas bajas. |
4340 HT 4140 HT |
3/4 | 6 | -100 | 260 | |
SBU |
Perno de muy alta resistencia con pernos
secundarios hexagonales. Hechos según las especificaciones y necesidades del usuario. |
Los pernos más resistentes del mundo, con tensiones de hasta 300,000 psi (207 kg/mm2). |
2) |
4) | 5) | |||
SSJX | Perno de muy alta resistencia con pernos secundarios hexagonales y lubricante Moly. | Pernos que encajan en un avellanado standard. | 4140 HT | 3/4 | 6 | -70 | 260 | |
SX8 | Tuercas flexibles para ser usada con pernos e incrementar su elasticidad. | Estas tuercas reducen las altas tensiones en pernos de alta resistencia, ideales para reducir concentraciones de tensiones e incrementar la flexibilidad de los empaques. Este incremento de flexibilidad equivale a aumentar el largo del perno en 5 diámetros. Se utilizan con SB8, SB12, SSJX. | 4140 HT | 3/4 | 6 | -70 | 260 | |
SXU |
Tuercas flexibles para ser usada con pernos
de muy alta resistencia (SBU) e incrementar su elasticidad.. Hechos según las especificaciones y necesidades del usuario.. |
Estas tuercas reducen las altas tensiones en pernos hechos de materiales exóticos. Tienen las mismas características que las SX8, pero resisten mayores cargas. |
2) |
4) |
5) | |||

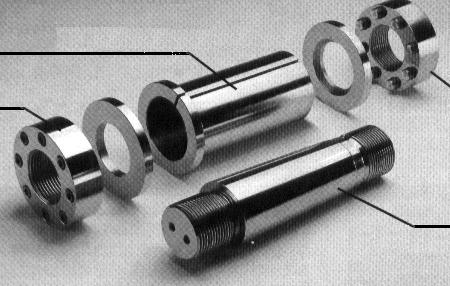

EB |
Pernos de expansión con tuercas
tensionadoras. Hechos según las especificaciones y necesidades del usuario. |
Reemplazan los pernos de acople por interferencia en máquinas grandes, tales como turbinas. El diseño facilita el montaje y desmontaje. |
1) |
3) |
5) | |||
H650 | Tuerca con pernos secundarios hexagonales, para aplicaciones de temperaturas medianas. |
Puede ser usado en la mayor parte de pernos
ó espárragos B7 sin modificación alguna. Diseñados para tensiones de 45,000 psi. |
A-193-B7 | 3/4 | 5 | -70 | 345 | |
H650X | Tuerca con lubricante Moly, para aplicaciones de temperaturas medianas. | Para pernos ó espárragos expuestos a mediana temperatura. Diseñados para tensiones de 45,000 psi, tiene menos pernos secundarios para un rápido montaje. | A-193-B7 | 1.1/4 | 4 | -70 | 345 | |
H650T H650TX |
Tuerca para aplicaciones de temperaturas medianas y espacios reducidos. |
Para aplicaciones expuestas a temperatura
normal ó mediana y para espacios reducidos. Están lubricados con JL-G (H650T) y JL-M (H650TX). |
A-193-B7 | 1 | 6 | -70 | 345 | |
H850 H1050 |
Tuerca para aplicaciones de temperaturas altas y espacios standard. | Para aplicaciones expuestas a temperatura elevadas, donde no hay restricciones de espacio, ya que ocupan el mismo espacio que una tuerca pesada. | A-193-B16 | 5/8 | 4 |
0 0 |
455 565 |
|
H850T H1050T |
Tuerca para aplicaciones de temperaturas altas y espacios reducidos. | Para aplicaciones expuestas a temperatura elevadas, con espacios reducidos. | A-193-B16 | 1 | 6 |
0 0 |
455 565 |
|
H1200 | Tuerca de acero inoxidable. | Para aplicaciones alimentarias, corrosivas, no magnéticas, y temperaturas extremas, donde no hay restricciones de espacio, ya que ocupan el mismo espacio que una tuerca pesada. | A-193-B8M | 5/8 | 4 | -250 | 650 | |
H1200T | Tuerca de acero inoxidable para espacios reducidos. | Para aplicaciones alimentarias, corrosivas, no magnéticas y temperaturas extremas, y con espacios reducidos | A-193-B8M | 1 | 6 | -250 | 650 | |
