Tuercas a prueba de vibraciones
Descripción
¿Cuándo y porqué se necesitan "Tuercas Tercas"?
- Cuando no quiere usar "Arandelas Tercas".
- Cuando continuamente se le aflojan las uniones roscadas.
- Cuando no quiere usar tuercas NYLOK (tuercas con corona de Nylon) por su alto costo.
- Cuando requiere seguridad para su personal y sus equipos.
Cómo funcionan las "Tuercas Tercas"

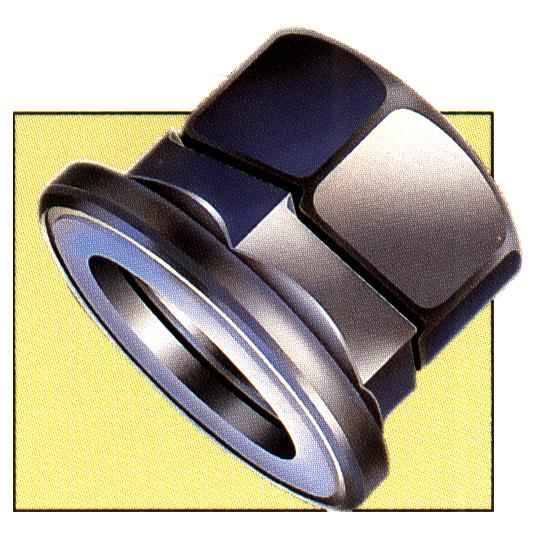

La "Tuerca Terca" consiste de dos partes: la arandela y la tuerca, y en la superficie de contacto tienen unas cuñas. El ángulo de estas cuñas es de mayor inclinación que el ángulo de la rosca, de modo tal que para aflojarse, la parte superior (tuerca) debe montar por encima del tope de la cuña de la parte inferior. Debido a la diferencia de ángulos, la tuerca estira el perno, ajustándolo aún más: no se suelta. Ver diagrama.
Especificaciones técnicas
- Desde M6 hasta M27 (1/4 hasta 1.1/8).
- Zincadas.
- Tuerca y arandela unidas.
- Calidad 10.9.
- Grados 5 y 8.
- Reutilizable.
- Desmontable.
- No requiere arandela.
- Resultados del test 7 de vibración MIL-STD 1312 disponibles sobre pedido.
- Resultados del test Junkers disponibles sobre pedido.
- Resultados del test dinámico disponibles sobre pedido.
Ficha Técnica
| Rosca | Hilo | Tipo de Rosca | Artículo | Entre Caras | Diámetro de |
|---|---|---|---|---|---|
| Paralelas (ECP) | la arandela | ||||
| - | mm, TPI | - | - | mm | mm |
| M 6 | 1.0 | DIN | NMC-201-01 | 10.000 | 13.5 |
| M 8 | 1.3 | DIN | NMC-202-01 | 13.000 | 20.7 |
| M 8 | 1.0 | DIN | NMF-202-01 | 13.000 | 20.7 |
| M10 | 1.5 | DIN | NMC-203-01 | 17.000 | 26.3 |
| M10 | 1.3 | DIN | NMF-203-01 | 17.000 | 26.3 |
| M12 | 1.8 | DIN | NMC-205-01 | 19.000 | 33.4 |
| M12 | 1.5 | DIN | NMF-205-01 | 19.000 | 33.4 |
| M16 | 2.0 | DIN | NMC-207-01 | 27.000 | 37.4 |
| M16 | 1.5 | DIN | NMF-207-01 | 27.000 | 37.4 |
| M20 | 2.5 | DIN | NMC-208-01 | 30.000 | 44.0 |
| M20 | 1.5 | DIN | NMF-208-01 | 30.000 | 44.0 |
| M22 | 2.5 | DIN | NMC-209-01 | 38.000 | 52.6 |
| M22 | 1.5 | DIN | NMF-209-01 | 38.000 | 52.6 |
| M24 | 3.0 | DIN | NMC-210-01 | 41.000 | 57.2 |
| M27 | 3.0 | DIN | 46.000 | 63.8 | |
| 1/4 | -20 | UNC | NSC-201-01 | ||
| 1/4 | -28 | UNF | NSF-201-01 | ||
| 5/16 | -18 | UNC | NSC-202-01 | 9/16 | 20.7 |
| 5/16 | -24 | UNF | NSF-202-01 | 9/16 | 20.7 |
| 3/8 | -16 | UNC | NSC-203-01 | 5/8 | 26.3 |
| 3/8 | -24 | UNF | NSF-203-01 | 5/8 | 26.3 |
| 1/2 | -13 | UNC | NSC-205-01 | 7/8 | 33.4 |
| 1/2 | -20 | UNF | NSF-205-01 | 7/8 | 33.4 |
| 5/8 | -11 | UNC | NSC-207-01 | 1.1/16 | 37.4 |
| 5/8 | -18 | UNF | NSF-207-01 | 1.1/16 | 37.4 |
| 3/4 | -10 | UNC | NSC-208-01 | 1.1/4 | 44.0 |
| 3/4 | -16 | UNF | NSF-208-01 | 1.1/4 | 44.0 |
| 7/8 | -9 | UNC | NSC-209-01 | 1.1/2 | 42.0 |
| 7/8 | -14 | UNF | NSF-209-01 | 1.1/2 | 42.0 |
| 1 | -8 | UNC | NSC-210-01 | 1.5/8 | 57.2 |
| 1.1/8 | -8 | UNC | 1.13/16 | 63.8 |
