Bombas y mangueras para llaves de torque
Bombas y mangueras para llaves de torque
Todas las bombas SWEENEY trabajan con una presión máxima de 700 bar (10,000 psi). Las bombas son suministradas con:
- El fluído hidráulico necesario.
- Las mangueras.
- El control remoto (salvo si se especifica el control digital, opcional).
- El manómetro.
Hay dos formas de accionamiento (eléctrico y neumático), y tres tamaños de bombas disponibles:
| Eléctricas | X1E | MX1E | Z1E | ||||
|---|---|---|---|---|---|---|---|
| Modelo | X1E-1 | X1E-2 | MX1E-1 | MX1E-2 | Z1E-1 | Z1E-2 | |
|
Voltaje (monofásico) Frecuencia |
V Hz |
115 50 ó 60 |
230 50 ó 60 |
115 50 ó 60 |
230 50 ó 60 |
115 50 ó 60 |
230 50 ó 60 |
|
Flujo hidráulico @ 0 PSI @ 10,000 PSI |
cm3/min cm3/min |
11,798.7 852.1 |
3,278.4 295.0 |
10,487.7 983.2 |
|||
| Peso (con aceite) | kg | 35.4 | 24.0 | 37.6 | |||
| Cantidad de aceite | litros | 7.6 | 2.8 | 4.9 | |||
| Temperatura (máx.) | °C | 65.6 | 65.6 | 65.6 | |||
| Ancho | mm | 342.9 | 279.4 | 274.3 | |||
| Altura | mm | 508.0 | 368.3 | 439.4 | |||
| Profundidad | mm | 396.2 | 469.9 | 495.3 | |||
 |
 |
 |
|||||
| Neumáticas | X1A | MX1A | Z1A | |
|---|---|---|---|---|
|
Flujo neumático Presión de entrada |
CFM PSI |
45.0 100.0 |
45.0 100.0 |
45.0 100.0 |
|
Flujo hidráulico @ 0 PSI @ 10,000 PSI |
cm3/min cm3/min |
10,487.7 852.1 |
3,932.9 29.5 |
13,929.0 884.9 |
| Peso (con aceite) | kg | 27.2 | 26.7 | 47.2 |
| Cantidad de aceite | litros | 7.6 | 2.8 | 7.6 |
| Temperatura (máx.) | °C | 65.6 | 65.6 | 65.6 |
| Ancho | mm | 336.6 | 304.8 | 307.3 |
| Altura | mm | 501.7 | 433.1 | 406.4 |
| Profundidad | mm | 381.0 | 398.8 | 475.0 |
 |
 |
 |
||
Mangueras
Las mangueras son mellizas (de dos colores diferentes) y tienen un factor de seguridad de 4.0 (Equivale a una presión de rotura = 40,000 PSI). Suministradas con sus respectivos acoples. Pueden ser entregadas en cualquier largo. Se recomienda alargar también el control de la bomba.
Regulación
No hay necesidad de usar tablas de conversión, ya que cada llave de torque viene con una mica que se coloca sobre el manómetro de la bomba, permitiendo así la lectura en:
- Unidades de torque: libras*pié, Nm
- Unidades de presión: PSI, bar

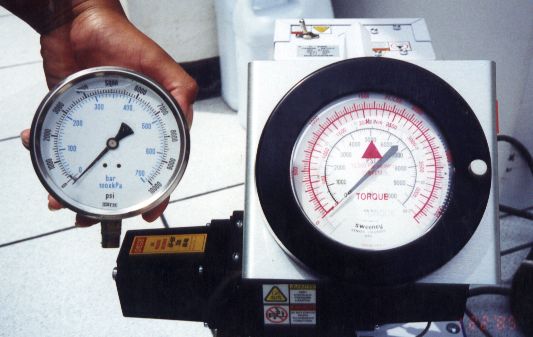

Izquierda: sistema convencional, usado con una tabla de torque / presión
Derecha: lectura directa del torque (en este caso, una RSL 4).
Tablas
Conversión - Torque recomendado
Características de los pernos imperiales - Características de los pernos milimétricos
