Accesorios hidráulicos | |||||||||
Mangueras | |||||||||
Estas mangueras están diseñadas para todas
las aplicaciones hidráulicas, y la versión standard va hasta 2,500 bar. La
manguera de 4 capas da una seguridad elevada: mientras que la doble capa de
refuerzo de acero resulta en una alta resistencia mecánica, la capa
exterior de poliuretano es resistente a la abrasión. El incremento mínimo del diámetro interno durante la exposición a la máxima presión incrementa el rendimiento del equipo. El resultado es una solución segura y confiable aún bajo condiciones adversas.
| |||||||||
Códigos de los conjuntos manguera - acoples | |||||||||
Sufijo | F | Indica que es una manguera flexible para alta presión (obligatorio) | |||||||
Terminal A de la manguera | S |

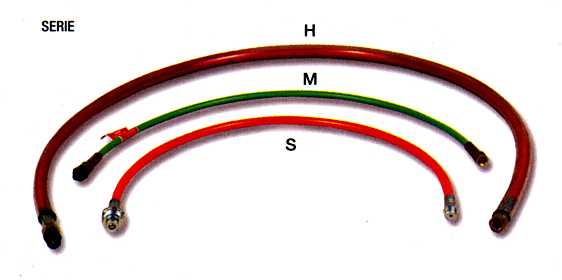

Variantes: S : manguera serie S con rosca 3/8" NPT macho M : manguera serie M con rosca 1/4" BSP hembra, rotatorio Q : manguera serie S con rosca 1/4" NPT macho H : manguera serie H con rosca 1/4" BSP hembra, rotatorio |
|||||||
Acople A de la manguera | M |
Variantes: Sin código : sin acople rápido F : Acople rápido hembra M : Acople rápido macho |
|||||||
Largo de la manguera (m) | 1 | Indicar largo de la manguera en metros, fracciones con 0 antepuesto. | |||||||
Terminal B de la manguera | Q |
Variantes: Sin código : Terminal A = Terminal B Q : (sólo para manguera con terminal A = S) rosca 1/4" NPT P : (para manguera Serie M) = completo con acople ADRN32 P : (para manguera Serie H) = completo con acople ADRN51 |
|||||||
Acople B de la manguera | M |
Variantes: Sin código : sin acople rápido F : Acople rápido hembra M : Acople rápido macho |
|||||||
Ejemplos: | |||||||||
Diámetro interno |
Conjunto manguera-acople |
Largo | Serie | Código completo | Presión trabajo | ||||
mm |
Terminal A | Terminal B | m | - | - | bar | |||
6.4 |
Niple 1/4 " NPT | Niple 1/4 " NPT | 1.0 | S | FQ1 | 700.0 | |||
6.4 | Niple 1/4 " NPT | Acople hembra 1/4 " NPT | 2.0 | S | FQF2 | 700.0 | |||
6.4 |
Acople macho 1/4 " NPT | Niple 1/4 " NPT | 5.0 | S | FQM5 | 700.0 | |||
6.4 | Acople macho 1/4 " NPT | Acople macho 1/4 " NPT | 3.0 | S | FQM3M | 700.0 | |||
6.4 | Acople macho 3/8 " NPT | Niple 1/4 " NPT | 2.0 | S | FSM2Q | 700.0 | |||
4.8 | Acople macho 1/4 " BSP | Niple 1/4 " BSP | 3.0 | M | FMM3 | 1,500.0 | |||
4.8 | Acople macho 1/4 " BSP | Niple 1/4 " BSP | 2.0 | H | FHM2 | 2,000.0 |
