Extractores oleohidráulicas

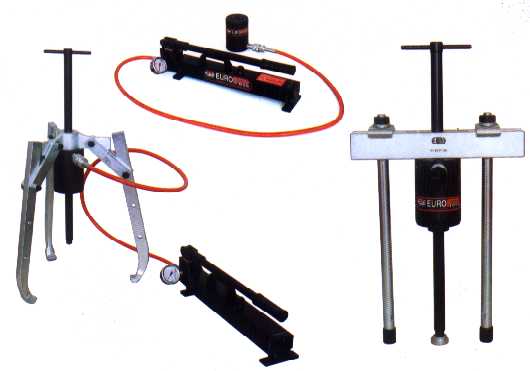

Extractores
Indispensables para extraer piñones, rodamientos, acoples, bujes.
Tres versiones diferentes: de mandíbula, de empuje, universal.
Cuatro capacidades: 10, 20, 30 y 50 toneladas.
Suministrados con ó sin partes hidráulicas (bomba, manguera, cilindros, manómetros).
Posicionamiento rápido.
Es fundamental estimar la fuerza correcta cuando selecciona un extractor.

Fuerza Extractores Jalador Unidad hidráulica Caja
Toneladas Universal De mandíbula De empuje Jalador interno Jalador interno HYDRAULIC UNIT BOX

10 UEC 10 UEG 10 UET 10 UEI 10 UEE 10 UEU 10 UEB 10
20 UEC 20 UEG 20 UET 20 UEI 20 UEE 20 UEU 20 UEB 20
30 UEC 30 UEG 30 UET 30 UEI 30 UEE 30 UEU 30 UEB 30
50 UEC 50 UEG 50 UET 50 UEI 50 UEE 50 UEU 50 UEB 50



Configuraciones

Hay una gran variedad de distintas posibilidades, nuestras oficinas le ayudarán gustosamente a encontrar la solución adecuada para sus necesidades:
 - completo (incluye las garras, barra tensora, descanso, platos, extractor interno, unidad hidráulica y caja).
 - sin unidad hidráulica: sólo la parte mecánica
 - sólo con el extractor con garras
 - Extractor con barra tensora
 - Descanso de protección
 - Extractor con platos
 - Extractor interno
 - Unidad hidráulica
 - Caja de transporte

Fuerza Completo Sin unidad hidráulica Sin unidad hidráulica, ni  caja de transporte Extractor con garras Extractor con barra tensora Descanso de protección Extractor con platos Extractor interno Unidad hidráulica Caja de transporte
Toneladas       1 2 3 4 5 6

10 UEC 10 UEC 10S UEC 10M UEG 10 UET 10 UETS 10 UEE 10 UEI 10 UEU 10 UEB 10
20 UEC 20 UEC 20S UEC 20M UEG 20 UET 20 UETS 20 UEE 20 UEI 20 UEU 20 UEB 20
30 UEC 30 UEC 30S UEC 30M UEG 30 UET 30 UETS 30 UEE 30 UEI 30 UEU 30 UEB 30
50 UEC 50 UEC 50S UEC 50M UEG 50 UET 50 UETS 50 UEE 50 UEI 50 UEU 50 UEB 50

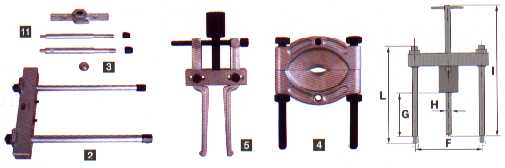

Dimensiones, extractor universal

La fuerza máxima, el diámetro máximo y el largo requerido determinan el tipo de extractor a ser usado.
La tabla siguiente da referencias acerca de los detalles de los extractores. Abreviaciones:
 - compl.: completo
 - Garras
 - Hidr.: hidráulica
 - Transp.: transporte
 - Mang.: Manguera
 - Manó: Manómetro
 - Pres.: Presión
 - Máx.: máxima
 - Prot.: Descanso de protección
 - Apert.: Apertura
 - Prof. : Profundidad con n garras

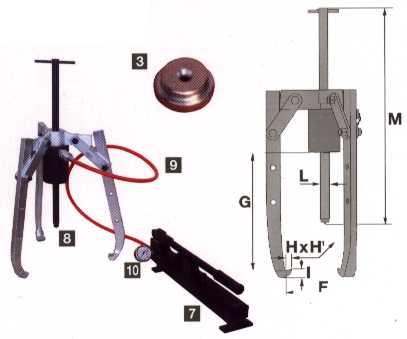

Fuerza Modelo completo Garras

Sin
 unidad hidr.

 Sin unidad hidr., ni  caja de transp. Bomba Cilindro hidráulico Mang. Manómetro Presión máx. Protector Apert. máx. 2/3 Prof. 2 garras Largo garras Prof. Garras Espesor garras Diámetro perno Largo rosca Peso 2/3 garras
          7 8 9 10   3 F G H H1 I L M
Toneladas                 bar     mm mm mm mm mm mm kg

10 UEG10 2/3 UEG10S UEG10M PML131 CMF01002X TG-2-HG ADM106S 560.0 UETS10 250.0 268.0 14.0 15.0 25.0 3/4"-16UNF 400.0 12.0
20 UEG20 2/3 UEG20S UEG20M PML141 CMF02002X TG-2-HG ADM106S 600.0 UETS20 480.0 335.0 18.0 18.0 32.0 1"-8UNC 670.0 22.0/27.0
30 UEG30 2/3 UEG30S UEG30M PML141 CMF03002X TG-2-HG ADM106S 615.0 UETS30 580.0 425.0 25.0 22.0 42.0 1.1/14"-7UNC 790.0 36.0/45.0
50 UEG50 2/3 UEG50S UEG50M PML162 CMF05002X TG-2-HG ADM106S 580.0 UETS50 920.0 731.0 30.0 25.0 50.0 1.5/8"-5.5UNC 975.0 85.0/103.0



Dimensiones, extractor de barras

La fuerza máxima, el diámetro máximo y el largo requerido determinan el tipo de extractor a ser usado. Además, puede ser usado con platos  y barras tensoras.
La tabla siguiente da referencias acerca de los detalles de los extractores. Abreviaciones:
 - compl.: completo
 - Hidr.: hidráulica
 - Transp.: transporte
 - Mang.: Manguera
 - Apert.: Apertura


Fuerza Modelo completo

Sin
 unidad hidr.

 Sin unidad hidr., ni  caja de transp. Bomba Cilindro hidráulico Mang. Manómetro Presión máxima Protector Apert. mínima Apert. máxima Profundidad máxima Diámetro perno Largo rosca Barras tensoras Largo barras tensoras
        7 8 9 10   3 F min F max G H I L 11
Toneladas               bar       mm mm mm   mm

10 UET10 UET10S UET10M PML131 CMF01002X TG-2-HG ADM106S 560.0 UETS10 115.0 260.0 -21.0 3/4"-16UNF 400.0 B101 209.0
230.0 B102 460.0
20 UET20 UET20S UET20M PML141 CMF02002X TG-2-HG ADM106S 600.0 UETS20 135.0 330.0 -56.0 1"-8UNC 670.0 B201 209.0
71.0 B202 336.0
250.0 B203 515.0
590.0 B204 855.0
30 UET30 UET30S UET30M PML141 CMF03002X TG-2-HG ADM106S 615.0 UETS30 180.0 450.0 4.0 1.1/4"-7UNC 790.0 B301 328.0
258.0 B302 582.0
512.0 B303 836.0
50 UET50 UET50S UET50M PML162 CMF05002X TG-2-HG ADM106S 580.0 UETS50 230.0 580.0 399.0 1.1/4"-5.5UNC 975.0 B501 820.0
655.0 B502 1,076.0

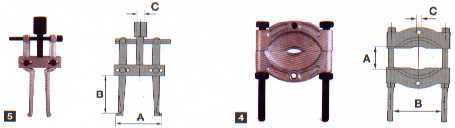

Dimensiones, extractor interno y de platos

Los extractores internos se utilizan para extraer rodamientos, retenes desde las apareturas en bocamasas, etc. Los extarctores de platos se usan cuando hay poca profundidad para aplicar extractores universales. Abreviaciones:
 - compl.: completo
 - Hidr.: hidráulica
 - Transp.: transporte
 - Mang.: Manguera
 - Apert.: Apertura

Fuerza Modelo completo Presión máxima Apert. mínima Apert. máxima Profundidad máxima Diámetro perno Peso   Fuerza Modelo completo Presión máxima Apert. mínima Apert. máxima Profundidad máxima Diámetro perno Peso
      A min A max B C         A min A max B C
Toneladas   bar mm mm mm mm kg Toneladas   bar mm mm mm mm kg

5 UEI10 280.0 32.0 90.0 110.0 3/4"-16UNF 2.0   7 UEE10 370.0 10.0 110.0 110.0 5/8"-18UNF 2.5
10 UEI20 300.0 33.0 120.0 140.0 1"-8UNC 2.5 13 UEE20 400.0 12.0 130.0 150.0 5/8"-18UNF 5.5
15 UEI30 310.0 58.0 190.0 145.0 1.1/4"-7UNC 6.0 20 UEE30 410.0 17.0 245.0 260.0 1"-14UNF 25.0
25 UEI50 290.0 58.0 190.0 145.0 1.1/4"-5.5UNC 6.0 33 UEE50 385.0 17.0 245.0 260.0 1.1/4"-12UNF 25.0

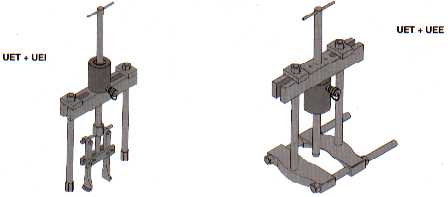

Ejemplos de diferentes combinaciones

Las combinaciones posibles no tienen límites.
Comuníquese con nuestras oficinas para presentarle la mejor solución.

También tenemos extractores manuales.




 Cilindros y sus accesorios   Bombas manuales   Bombas motorizadas   Gatas
Mangueras   Manómetros  análogos   Manómetros digitales   Portamanómetros   Conectores
Válvulas para bombas motorizadas   Niples   Extractores manuales   Extractores hidráulicos
Llaves de torque y sistemas de ajuste  Cortadores de tuercas

Ajustar uniones roscadas    Herramientas hidráulicas    Herramientas de maquinado    Equipo de Oxicorte    Otros servicios    Contactos    e-mail
