Cilindros hidráulicos especiales
UL:
La versión de pistón sólido tiene una cabezal esférico para asegurar un perfecto alineamiento.
Todas las versiones son nitruradas.
Suministrado con una manómetro de precisión, graduado en toneladas para la lectura inmediata de la carga.
Tiene una aguja de arrastre, de forma tal que cuando se termina el proceso se puede ver cuanto ha sido la carga ó fuerza máxima.

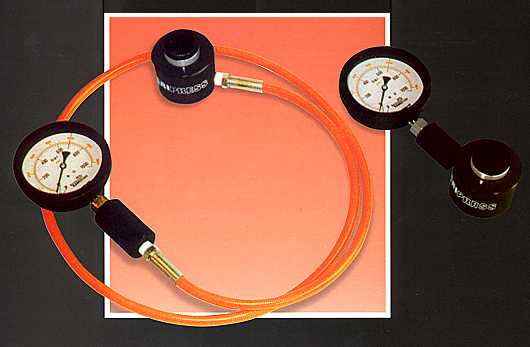

Disponible también con una manguera de 1.0 m de largo (añadir el sufijo "F" para incluirla).
Alternativa para los medidores de fuerza de apriete Skidmore
La precisión de lectura es de 2.5%.
|
Modelo |
Carga max | División |

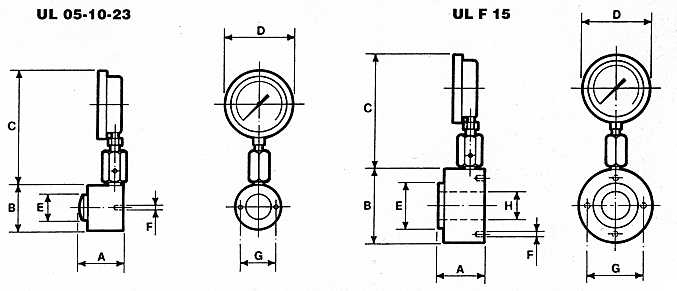

Dimensiones en mm |
Peso | |||||||
|
|
kg | kg | A | B | C | D | E | F | G | H | kg |
| UL 05 | 5,500.0 | 100.0 | 85.0 | 80.0 | 217.0 | 118.0 | 45.0 | 2xM6 | 65.0 | - | 3.7 |
| UL 10 | 11,000.0 | 200.0 | 85.0 | 80.0 | 217.0 | 118.0 | 45.0 | 2xM6 | 65.0 | - | 3.7 |
| UL 23 | 23,000.0 | 500.0 | 93.0 | 105.0 | 217.0 | 118.0 | 65.0 | 2xM8 | 90.0 | - | 6.5 |
| UL F 15 | 15,000.0 | 300.0 | 80.0 | 130.0 | 217.0 | 118.0 | 80.0 | 2xM8 | 100.0 | 50.0 | 7.0 |
| UL 05 F | 5,500.0 | 100.0 | 85.0 | 80.0 | - | 118.0 | 45.0 | 2xM6 | 65.0 | - | 4.3 |
| UL 10 F | 11,000.0 | 200.0 | 85.0 | 80.0 | - | 118.0 | 45.0 | 2xM6 | 65.0 | - | 4.3 |
| UL 23 F | 23,000.0 | 500.0 | 93.0 | 105.0 | - | 118.0 | 65.0 | 2xM8 | 90.0 | - | 7.1 |
| UL F15 F | 15,000.0 | 300.0 | 80.0 | 130.0 | - | 118.0 | 80.0 | 4xM8 | 100.0 | 50.0 | 7.6 |
|
|
|||||||||||
