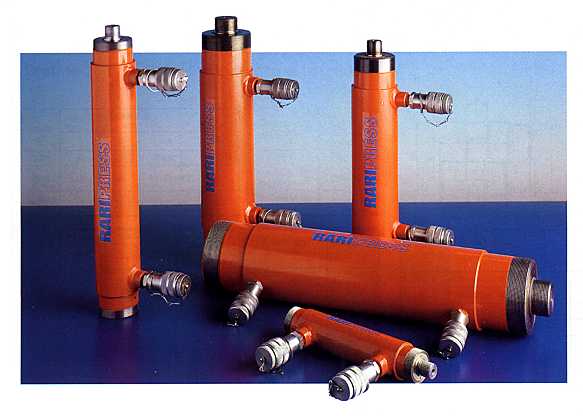

Cilindros hidráulicos de doble efecto
COD:
Estos cilindros son de doble efecto, lo que aparte de la función normal del empuje, le permite también las acciones de jalado mediante implementos que pueden ser fijados en la cabeza del pistón,ó en el cuerpo del cilindro. Esta serie es con retorno por aceite. Su tratamiento nitrurado integral (interno y externo) los protegen de la corrosión y los recomienda para todos los trabajos en ambientes difíciles, aún debajo del agua ó en la industria química. Todos los modelos son hechos de una pieza sólida, sin soldaduras, y vienen suministrados con dos conecciones 3/8" NPT, acopladas con conectores rápidos ADG70F y válvula de sobrepresión.
| Modelo | Ce N | Ce E | CjN | Cj E | S | VdA e | VdA j |

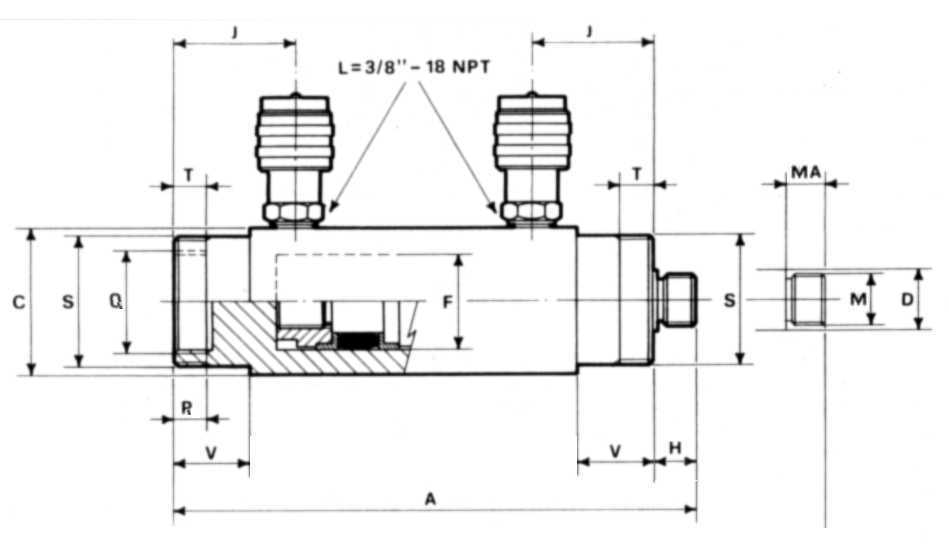

Dimensiones en mm |
Peso | ||||||||||||
| T | (kN) | t | (kN) | mm | cm3 | cm3 | A | C | D | F | H | J | M | MA | Q | R | S | T | V | kg | |
| COD00501 | 5.0 | 49.5 | 3.0 | 27.5 | 30.0 | 21.0 | 12.0 | 185.0 | 48.0 | 20.0 | 30.0 | 22.0 | 45.0 | M18x1.5 | 19.0 | M35x1.5 | 13.0 | M42x1.5 | 13.0 | 26.0 | 2.0 |
| COD00503 | 5.0 | 49.5 | 3.0 | 27.5 | 80.0 | 57.0 | 31.0 | 235.0 | 48.0 | 20.0 | 30.0 | 22.0 | 45.0 | M18x1.5 | 19.0 | M35x1.5 | 13.0 | M42x1.5 | 13.0 | 26.0 | 2.5 |
| COD00506 | 5.0 | 49.5 | 3.0 | 27.5 | 160.0 | 113.0 | 63.0 | 315.0 | 48.0 | 20.0 | 30.0 | 22.0 | 45.0 | M18x1.5 | 19.0 | M35x1.5 | 13.0 | M42x1.5 | 13.0 | 26.0 | 3.5 |
| COD01001 | 10.0 | 111.3 | 6.0 | 68.2 | 30.0 | 48.0 | 29.0 | 204.0 | 63.0 | 28.0 | 45.0 | 23.0 | 54.0 | M24x2.0 | 20.0 | M48x1.5 | 15.0 | M56x2.0 | 15.0 | 35.0 | 3.5 |
| COD01003 | 10.0 | 111.3 | 6.0 | 68.2 | 80.0 | 127.0 | 78.0 | 254.0 | 63.0 | 28.0 | 45.0 | 23.0 | 54.0 | M24x2.0 | 20.0 | M48x1.5 | 15.0 | M56x2.0 | 15.0 | 35.0 | 4.4 |
| COD01006 | 10.0 | 111.3 | 6.0 | 68.2 | 160.0 | 254.0 | 156.0 | 334.0 | 63.0 | 28.0 | 45.0 | 23.0 | 54.0 | M24x2.0 | 20.0 | M48x1.5 | 15.0 | M56x2.0 | 15.0 | 35.0 | 5.8 |
| COD01010 | 10.0 | 111.3 | 6.0 | 68.2 | 260.0 | 414.0 | 253.0 | 434.0 | 63.0 | 28.0 | 45.0 | 23.0 | 54.0 | M24x2.0 | 20.0 | M48x1.5 | 15.0 | M56x2.0 | 15.0 | 35.0 | 7.4 |
| COD01506 | 15.0 | 137.4 | 8.0 | 81.1 | 160.0 | 314.0 | 185.0 | 376.0 | 78.0 | 32.0 | 50.0 | 31.0 | 71.0 | M30x2.0 | 28.0 | M56x2.0 | 27.0 | M70x2.0 | 24.0 | 52.0 | 10.3 |
| OD01510 | 15.0 | 137.4 | 8.0 | 81.1 | 260.0 | 511.0 | 301.0 | 476.0 | 78.0 | 32.0 | 50.0 | 31.0 | 71.0 | M30x2.0 | 28.0 | M56x2.0 | 27.0 | M70x2.0 | 24.0 | 52.0 | 13.2 |
| COD02506 | 25.0 | 232.3 | 12.0 | 121.0 | 160.0 | 531.0 | 276.0 | 415.0 | 92.0 | 45.0 | 65.0 | 44.0 | 84.0 | M42x1.5 | 38.0 | M70x2.0 | 30.0 | M85x2.0 | 29.0 | 65.0 | 15.5 |
| COD02510 | 25.0 | 232.3 | 12.0 | 121.0 | 260.0 | 663.0 | 449.0 | 515.0 | 92.0 | 45.0 | 65.0 | 44.0 | 84.0 | M42x1.5 | 38.0 | M70x2.0 | 30.0 | M85x2.0 | 29.0 | 65.0 | 19.4 |
