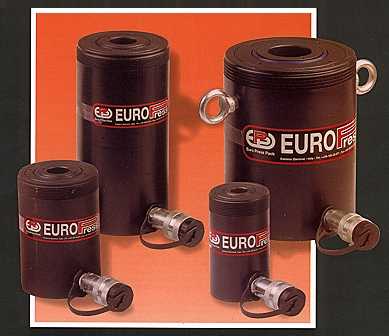

Cilindros hidráulicos de simple efecto

CMF:

Retorno por gravedad, huecos
Estos cilindros se recomiendan para todos los trabajos de extracción y montaje, ya que tienen un agugero pasante en el pistón. Este agujero aumenta la versatilidad del cilindro, y permite usarlo con cables, barras, etc. para efectuar trabajos de mantenimiento en máquinas e instalaciones.
Su tratamiento nitrurado integral (interno y externo) los protegen de la corrosión y los recomienda para todos los trabajos en ambientes difíciles, aún debajo del agua.
Todos los modelos son hechos de una pieza sólida, sin soldaduras, y vienen suministrados con una conección 3/8" NPT, acoplada con un conector rápido ADG-70F. Son suministrados de fábrica con cabezales autoalineantes ACTL, pero aceptan también los otros modelos.
Modelo C N C E S VdA

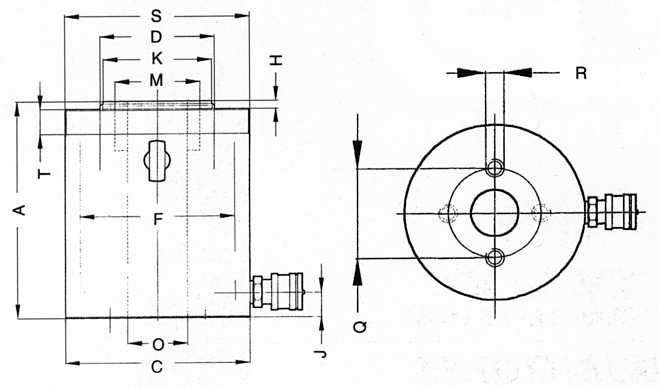

Dimensiones en mm

 Peso
  T kN mm cm3 A C D F H J K M O Q R S T kg
CMF01002 12.6 123.2 50.0 88.0 132.0 74.0 40.0 55.0 1.0 19.0 34.5 M30x1.5 21.0 40.0 2xM8 M74x2.0 20.0 3.8
CMF01003 12.6 123.2 80.0 141.0 176.0 74.0 40.0 55.0 1.0 19.0 34.5 M30x1.5 21.0 40.0 2xM8 M74x2.0 20.0 4.8
CMF02002 23.4 229.9 50.0 164.0 150.0 100.0 56.0 75.0 2.0 19.0 47.5 M40x1.5 28.0 55.0 2xM8 M100x2.0 20.0 7.8
CMF02004 23.4 229.9 100.0 328.0 221.0 100.0 56.0 75.0 2.0 19.0 47.5 M40x1.5 28.0 55.0 2xM8 M100x2.0 20.0 10.7
CMF02006 23.4 229.9 160.0 525.0 305.0 100.0 56.0 75.0 2.0 19.0 47.5 M40x1.5 28.0 55.0 2xM8 M100x2.0 20.0 14.1
CMF03002 34.1 334.0 50.0 239.0 160.0 115.0 65.0 90.0 2.0 21.0 57.5 M48x1.5 34.0 65.0 2xM10 M115x2.0 20.0 10.5
CMF03004 34.1 334.0 100.0 477.0 233.0 115.0 65.0 90.0 2.0 21.0 57.5 M48x1.5 34.0 65.0 2xM10 M115x2.0 20.0 14.5
CMF03006 34.1 334.0 150.0 716.0 303.0 115.0 65.0 90.0 2.0 21.0 57.5 M48x1.5 34.0 65.0 2xM10 M115x2.0 20.0 18.1
CMF06003 60.1 589.6 75.0 632.0 219.0 115.0 65.0 90.0 2.0 21.0 57.5 M48x1.5 34.0 65.0 2xM10 M115x2.0 25.0 28.9
CMF06006 60.1 589.6 150.0 1,264.0 331.0 165.0 90.0 125.0 2.0 26.0 81.5 M72x1.5 54.5 90.0 4xM10 M165x4.0 25.0 39.9
CMF10003 96.6 974.0 75.0 1,015.0 270.0 215.0 125.0 165.0 4.0 36.0 117.5 M102x1.5 80.5 130.0 4xM12 M215x4.0 35.0 59.3
