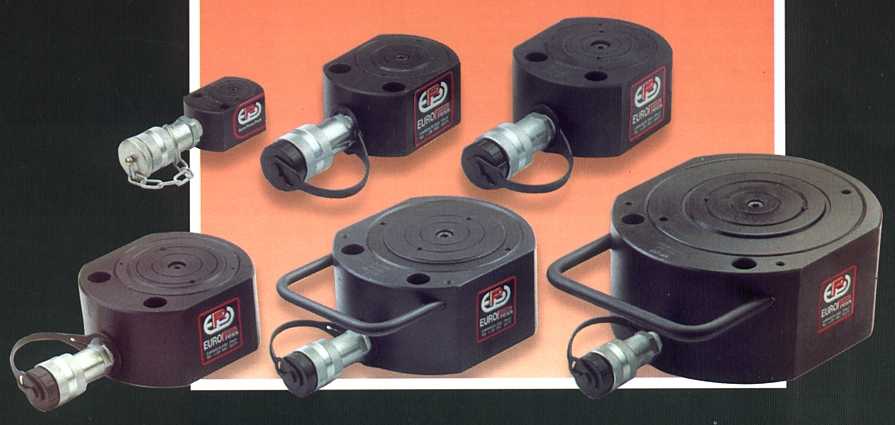

Cilindros hidráulicos de simple efecto
CMC:
Todos los modelos son hechos de una pieza sólida, sin soldaduras, y vienen suministrados con una conección 3/8" NPT, acoplada con un conector rápido ADG-70F. El pistón ranurado ofrece gran estabilidad a la carga.
Sólo el modelo CMC005 tiene una conección 1/4" NPT, acoplada con un conector rápido ADG-71F. Los modelos CMC075 - CMC100 - CMC150 tienen un asa para su fácil manipulación.
Su tratamiento nitrurado integral (interno y externo) los protegen de la corrosión y los recomienda para todos los trabajos en ambientes difíciles, aún debajo del agua.
| Modelo | C N | C E | S | S E | VdA | Cabezal |

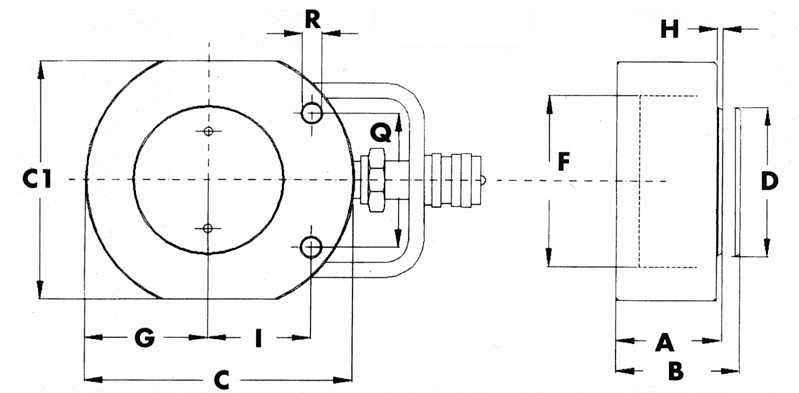

Dimensiones en mm |
|||||||||||||
| T | kN | mm | cm2 | cm3 | autoalineante | A | A1 | B | C | C1 | D | F | G | H | I | J | Q | R | Kg | |
| CMC005 | 5.0 | 50.0 | 6.0 | 7.0 | 4.0 | - | 33.0 | - | 39.0 | 59.0 | 41.0 | 24.0 | 30.0 | 21.0 | - | 23.0 | 16.0 | 29.0 | 5.5 | 0.6 |
| CMC010 | 10.0 | 111.0 | 10.0 | 14.0 | 16.0 | - | 43.0 | - | 53.0 | 78.0 | 58.0 | 35.0 | 45.0 | 29.0 | - | 34.0 | 19.0 | 37.0 | 5.5 | 1.6 |
| CMC020 | 20.0 | 198.0 | 10.0 | 29.0 | 28.0 | - | 52.0 | - | 62.0 | 100.0 | 76.0 | 45.0 | 60.0 | 39.0 | - | 40.0 | 19.0 | 50.0 | 10.5 | 2.8 |
| CMC030 | 30.0 | 310.0 | 10.0 | 43.0 | 44.0 | ACTO030 | 59.0 | 77.0 | 69.0 | 115.0 | 95.0 | 55.0 | 75.0 | 49.0 | 1.0 | 44.0 | 19.0 | 52.0 | 10.5 | 4.2 |
| CMC050 | 50.0 | 496.0 | 15.0 | 71.0 | 106.0 | ACTO050 | 68.0 | 92.0 | 83.0 | 143.0 | 120.0 | 80.0 | 95.0 | 60.0 | 1.0 | 54.0 | 19.0 | 67.0 | 13.0 | 6.9 |
| CMC075 | 75.0 | 727.0 | 15.0 | 104.0 | 156.0 | ACTO100 | 80.0 | 112.0 | 95.0 | 166.0 | 142.0 | 100.0 | 115.0 | 71.0 | 2.0 | 67.0 | 20.0 | 76.0 | 13.0 | 12.0 |
| CMC100 | 100.0 | 930.0 | 15.0 | 143.0 | 199.0 | ACTO100 | 86.0 | 118.0 | 101.0 | 178.0 | 160.0 | 100.0 | 130.0 | 80.0 | 2.0 | 75.0 | 20.0 | 76.0 | 13.0 | 14.5 |
| CMC150 | 150.0 | 1407.0 | 15.0 | 214.0 | 301.0 | ACTO150 | 100.0 | 142.0 | 115.0 | 217.0 | 194.0 | 120.0 | 160.0 | 97.0 | 2.0 | 83.0 | 23.0 | 117.0 | 13.0 | 24.5 |
